Retrofit om bestaande installaties
De gepoedercoate behuizing is scharnierend: hij opent en sluit om kabels die er al liggen. Geen losnemen, geen downtime—en opnieuw te openen zodra de bekabeling verandert.
Partnersysteem · ST120 + ST240
Brandwerende kabeldoorvoeren die u opnieuw kunt openen
Gecertificeerde doorvoersystemen voor datacenters en kritieke gebouwen. De scharnierende behuizing gaat om reeds aanwezige installaties heen—kabels toevoegen, verwijderen of omleggen door een brandscheiding, zonder uitbreken en zonder hercertificering.
Tot 4 uur vlamdichtheid (E 240)EN 1366-3 · EN 13501-2CE + UKCA · ETA 21/0207
Waarom herbetreedbaar
Bescherm de doorvoering zonder toekomstige flexibiliteit te verliezen.
Elke met kit afgedichte doorvoering wordt een probleem op de dag dat de bekabeling verandert. Een Firebreak-doorvoer is een permanente, gecertificeerde opening in de brandscheiding—ontworpen om te worden geopend en gesloten gedurende de hele levensduur van het gebouw. Pyralta toetst elke voorgestelde constructie aan de gecertificeerde scope vóór bestelling.
Een droog systeem
Schuimplugs beperken dagelijks de doorgang van koude rook; bij brand zet de intumescerende kern uit tot een dicht blok brandwerende kool. Geen natte afwerking, geen uithardingstijd, geen periodiek onderhoud.
Kabels, kabelbanen en leidingen
Getest met elektrische kabels tot 80 mm, telecombundels tot 100 mm, ongemantelde draad, stalen kabelbanen, pvc-leidingen tot 82 mm en geïsoleerde koperen en stalen leidingen tot 90 mm.
Geleverd en gemonteerd
Eén aanspreekbare route: engineeringtoets, levering, gecertificeerde montage in lichte scheidingswanden, en ingemeten werk in beton en vloeren—met transparante tarieven per stuk en fotobewijs.
E 240Vlamdichtheid, tot 240 minutenEI 180 isolatie
1100×125Grootste rechthoekige maatNeemt 2 × 500 mm kabelbanen op
Y₂DuurzaamheidsklasseEAD 350454-00-1104
Het assortiment
Kies uw doorvoerfamilie.
Alle devices zijn 254 mm diep, herbetreedbaar en worden geleverd als complete set met de bijbehorende montageflensset. Projectprijzen vanaf 30 stuks.

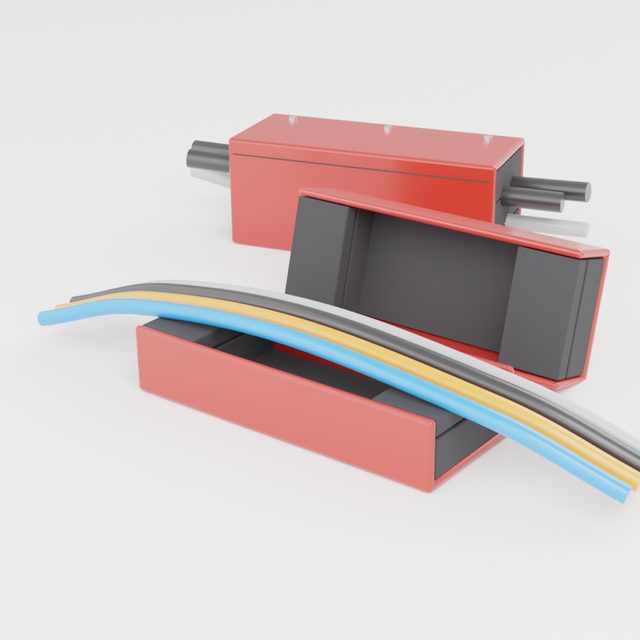

ST120 VIERKANT1–6 gegroepeerd
Vierkant 102 × 102 mm
Voor kabelbundels en gemengde routes. Flenssets voor één tot zes gegroepeerde doorvoeren in één opening; 65 × 65 mm op aanvraag.
- Single-, duplex-, triplex-, quadplex- en sixplexflenzen
- Kabels tot 80 mm Ø, telecombundels tot 100 mm
- Wanden ≥100 mm en betonvloeren ≥150 mm
Complete set vanaf€ 159 excl. btw
Prijs aanvragen ↗

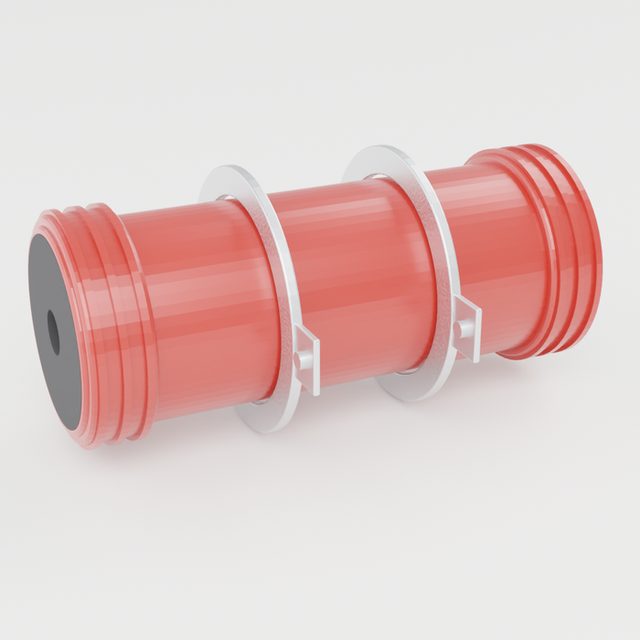

ST120 RONDØ 50 / 100 / 150
Rond Ø 50 / 100 / 150 mm
Voor enkele kabels, kleinere bundels en mantelbuizen, met ronde montageflenssets aan beide zijden.
- Drie standaarddiameters
- Ronde verzinkte flenssets
- Wanden ≥100 mm en betonvloeren ≥150 mm
Complete set vanaf€ 115 excl. btw
Prijs aanvragen ↗
ST240 GROOT250–1100 mm
Groot formaat 250–1100 mm
Voor kabelbanen en routes met hoge dichtheid. De 1100 mm-uitvoering neemt twee kabelbanen van 500 mm breed naast elkaar op; maatwerkbreedtes 550–1100 mm op aanvraag.
- 250, 350, 450, 550 en 1100 mm × 125 mm
- Stalen kabelbanen binnen de geteste scope
- Maatwerkbreedtes naar projecteis
Complete set vanaf€ 429 excl. btw
Prijs aanvragen ↗Prijzen zijn indicatieve lijstprijzen per complete set, exclusief btw en levering, geldig tot en met 31 december 2026. Projectprijzen gelden vanaf 30 stuks.
Specificaties
In één oogopslag.
Geteste brandwerendheid (EN 1366-3)
| Constructie | Doorgevoerde installaties | Vlamdichtheid (E) | Vlamdichtheid & isolatie (EI) |
|---|---|---|---|
| Wanden ≥100 mm gipswand, betonblokken of metselwerk | Elektrische kabels tot 80 mm Ø, telecombundels tot 100 mm Ø, ongemantelde draad tot 24 mm Ø | tot E 120 | tot EI 120 met Insulwrap-bescherming |
| Betonvloeren ≥150 mm | Kabels, telecombundels, stalen kabelbanen | tot E 240 | tot EI 180 |
| Wanden ≥100 mm — leidingen betonblokken of metselwerk | Pvc tot 82 mm; koper/staal tot 42 mm; staal tot 90 mm, met doorlopende K-Flex ST- of Armaflex-isolatie | tot E 240 | tot EI 180 |
| Betonvloeren ≥150 mm — leidingen | Pvc tot 82 mm; staal tot 90 mm met doorlopende isolatie | tot E 180 | tot EI 120 |
Technische kwalificatiePrestaties variëren per ondergrond, oriëntatie, doorvoermaat, installatie, isolatie en configuratie. De hoogst geteste waarden zijn E 240 (vlamdichtheid) en EI 180 (vlamdichtheid en isolatie), en die komen niet in dezelfde configuratie voor.
Documentatie & compliance
Alles waar uw brandveiligheidsadviseur, bouwtoezicht of verzekeraar om vraagt.
Eén klik, geen registratie. Het ongefilterd publiceren van de prestatieverklaringen is een CPR-verplichting, geen marketingkeuze.
Technische gegevens
PYRALTA technische fiche, editie 01 · 08/26: geteste prestatietabellen per constructie, kabeltypedefinities volgens EN 1366-3 bijlage A, afmetingen en montagemethode. De fabrikantfiche blijft het brondocument.
Prestatieverklaringen
DoP onder de Verordening bouwproducten voor de EU (CE) en een UKCA-DoP voor het Verenigd Koninkrijk, beide tegen ETA 21/0207 en EAD 350454-00-1104.
Certificaten & veiligheid
UL International-certificaat UL-EU-00772, de productfiche van de fabrikant en het veiligheidsinformatieblad (01/25). Raadpleeg het VIB vóór gebruik.
Correct gemonteerd
Ingebouwd in de scheiding, gedocumenteerd voor de controleur.
- Lichte wanden: flenzen aan beide zijden, omtrek afgedicht
- Beton en metselwerk: ingemeten, gescand, geboord of gezaagd
- Traceerbaarheidslabel per doorvoer
- Opleverfoto per opening
Bewijs
UL-EU-certificaat UL-EU-00772 benoemt de beoordeelde productscope.
- EAD 350454-00-1104
- Classificatie volgens EN 13501-2
- Testgegevens volgens EN 1366-3
- Toepassingen in wand en betonvloer
01
Beoordelen
Stuur tekeningen, foto's of een hoeveelhedenstaat. Wij beoordelen de scheidingen, de installaties en de vereiste prestaties.
02
Engineeren
Wij selecteren de geteste configuratie per doorvoering en bevestigen de toepasselijke classificatie.
03
Leveren
Complete sets, per opening verpakt en gelabeld geleverd—of op afgesproken tijd en beveiligd voor gebouwen in bedrijf.
04
Verifiëren
Gecertificeerde montage met tarieven per stuk, fotobewijs en traceerbaarheidslabels voor uw brandveiligheidsdossier.
Gebouwd voor datacenters in bedrijf
Wijzigingen zonder heet werk.
Open de doorvoer opnieuw in plaats van de vloer opnieuw te boren. Plaats doorvoeren leeg als gecertificeerde blinde afdichting tijdens de afbouw, en trek er jaren later kabels doorheen zonder enig brandwerend werk.
- 01
Gegroepeerde openingen van duplex tot sixplex houden wanden overzichtelijk en inspecteerbaar
- 02
De grootste ST240 neemt twee kabelbanen van 500 mm naast elkaar op
- 03
Leveringen op afgesproken tijd, met gescreende en geïnstrueerde montageploegen
Ook voor batterijruimtes
Doorvoeringen naar batterijopslag- en laadruimtes vallen onder dezelfde compartimenteringsplicht. Combineer doorvoeren met gecertificeerde containment voor de batterijen zelf.
Vragen
Veelgesteld.
Welke brandwerendheid halen Firebreak doorvoeren?
Tot E 240 voor vlamdichtheid en tot EI 180 voor vlamdichtheid met isolatie, afhankelijk van de geteste constructie, het type installatie, de kabelbelading, de isolatie en de montageconfiguratie. De systemen zijn getest volgens EN 1366-3 en geclassificeerd volgens EN 13501-2, met ETA 21/0207 en UL International-certificaat UL-EU-00772. Let op: de samenvattingsfiche van de fabrikant vermeldt “tot 4 uur (EI240)”, maar geen enkele tabel in de technische fiche of de scope van het UL-certificaat toont een EI-waarde boven 180—de 240 minuten betreffen de vlamdichtheid (E). Onze engineers bevestigen vóór bestelling het toepasselijke geclassificeerde systeem voor uw scheiding.
Kunnen er later kabels bij?
Ja—dat is juist het punt. Open het device, leid de nieuwe kabels door de intumescerende kussens en sluit het weer. De gecertificeerde afdichting is hersteld zonder uitbreken en zonder hercertificering van de doorvoering.
Kan de doorvoer om reeds aanwezige kabels worden gemonteerd?
Ja. De behuizing is scharnierend: open het deksel, plaats de doorvoer om de bestaande installatie, sluit hem en breng de schuimplugs terug aan. Losnemen van spanningvoerende kabels is niet nodig, wat het geschikt maakt voor renovatie en retrofit in gebouwen die in bedrijf zijn.
Werkt het ook voor leidingen?
Ja—getest met pvc-leidingen tot 82 mm en koperen en stalen leidingen tot 90 mm met doorlopende K-Flex ST- of Armaflex-isolatie, tot E 240 / EI 180 afhankelijk van de constructie. De technische fiche bevat de volledige leidingtabellen.
Wat zit er in een complete set?
Eén doorvoer plus de bijbehorende montageflensset. Losse en gegroepeerde flenssets—duplex, triplex, quadplex en sixplex voor de vierkante doorvoeren van 102 mm en 65 mm—staan apart op de prijslijst.
Kunnen doorvoeren leeg worden geplaatst voor toekomstige capaciteit?
Ja. Een gesloten doorvoer is een gecertificeerde blinde afdichting. Veel datacenters plaatsen reservedoorvoeren tijdens de afbouw; als er jaren later kabels nodig zijn, worden die eenvoudig door de kussens getrokken—zonder natte afwerking, zonder gespecialiseerde arbeid en zonder nieuwe certificering.
Verzorgen jullie ook de montage?
Ja. Montage in lichte scheidingswanden wordt per stuk geprijsd en omvat het maken van de opening, volledige montage met flenzen aan beide zijden, afdichting van de omtrek, een traceerbaarheidslabel en fotobewijs. Beton, metselwerk en vloeren worden na inmeting geoffreerd.
Zijn maatwerkafmetingen mogelijk?
ST240-doorvoeren zijn op aanvraag leverbaar in maatwerkbreedtes tussen 550 en 1100 mm, en de vierkante uitvoering is ook leverbaar in 65 × 65 mm.
Is het systeem geschikt voor zowel de EU als het VK?
Ja. Het product draagt een CE-markering onder de CPR en een UKCA-prestatieverklaring, plus UL International-certificering UL-EU-00772, zodat één systeem EU-, VK- en internationale specificaties dekt.
Prijs & engineeringtoets
Stuur hoeveelheden of tekeningen—geen artikelnummer.
U ontvangt een geprijsde aanbieding of een korte lijst vragen van een engineer. Geen brochure.
- Reactie binnen één werkdag
- Kantoren in Barcelona en Rotterdam
- Alleen levering, of levering inclusief montage
↳
Veilige projectintakeDeze beoordeling stelt uw technische brief samen zonder om vertrouwelijke projectbestanden te vragen. Veilige documentuitwisseling regelen we na kwalificatie.
